Windenergieanlage REpower 5M Montage (Teil 3)
Veröffentlicht am 15.10.2004
Das Ziel vor Augen

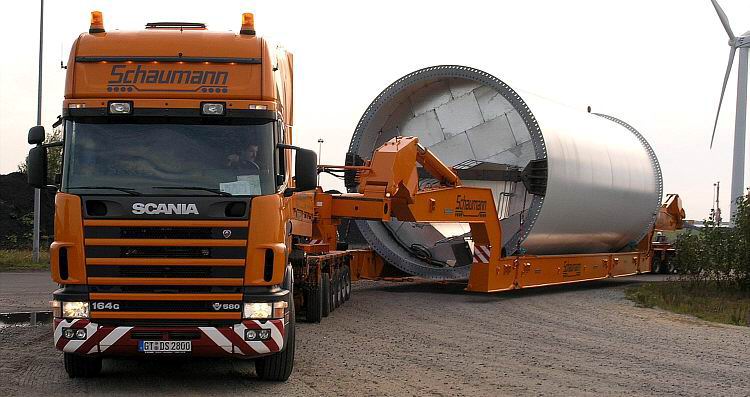

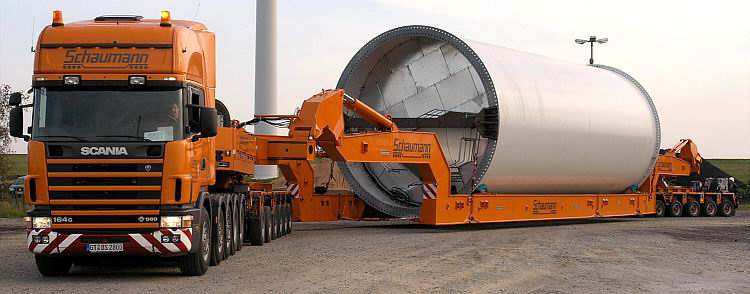

Nach der Anfahrt über asphaltierte Straßen, kam ein kurzes Stück Schotterpiste.
Die letzte rechtwinkelige Abzweigung konnte ohne Probleme durchfahren werden.

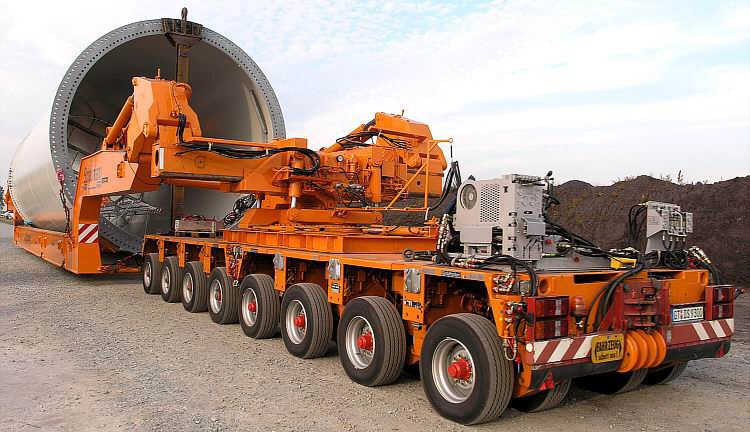

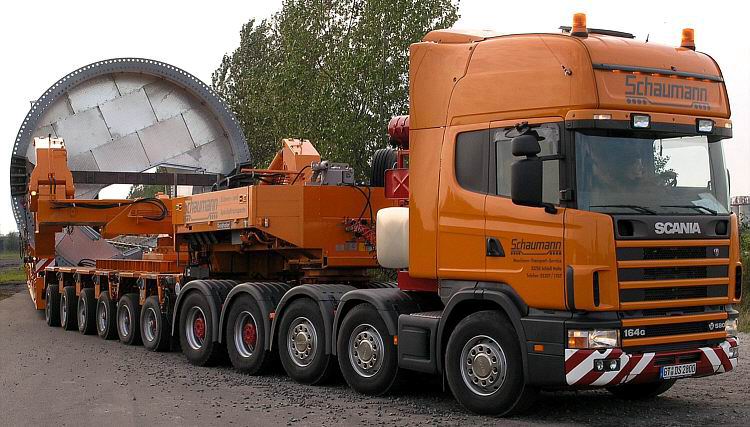

Das Lenken des Nachläufers wurde per Funkfernbedienung von einem Kollegen erledigt,
der dem Transport zu Fuß folgte.

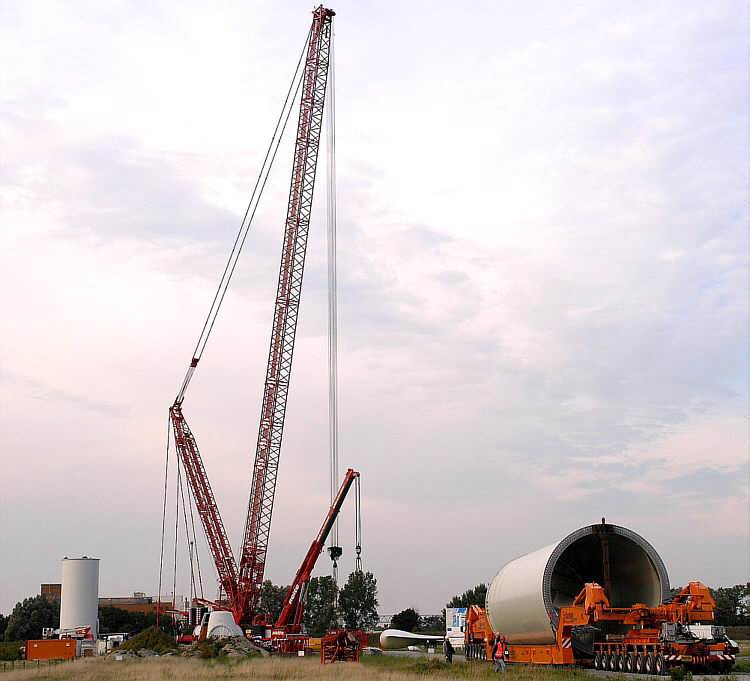

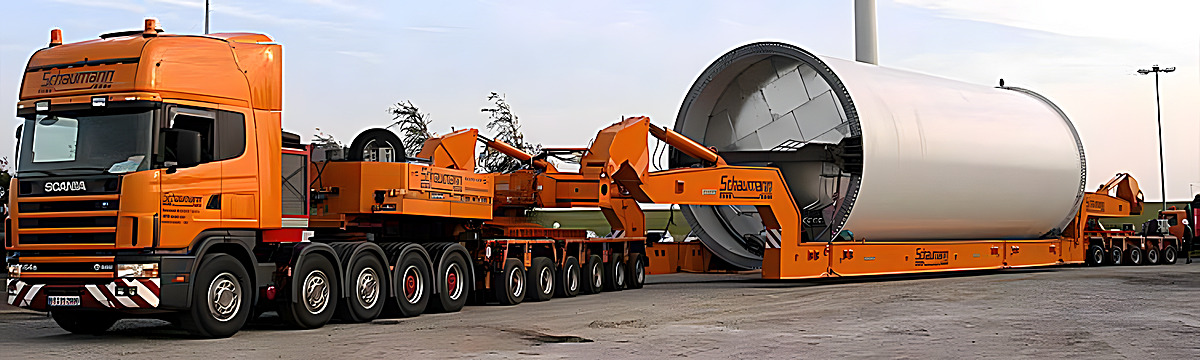

Die Dimensionen werden hier besonders deutlich, wenn man die Arbeiter auf dem Bild findet.

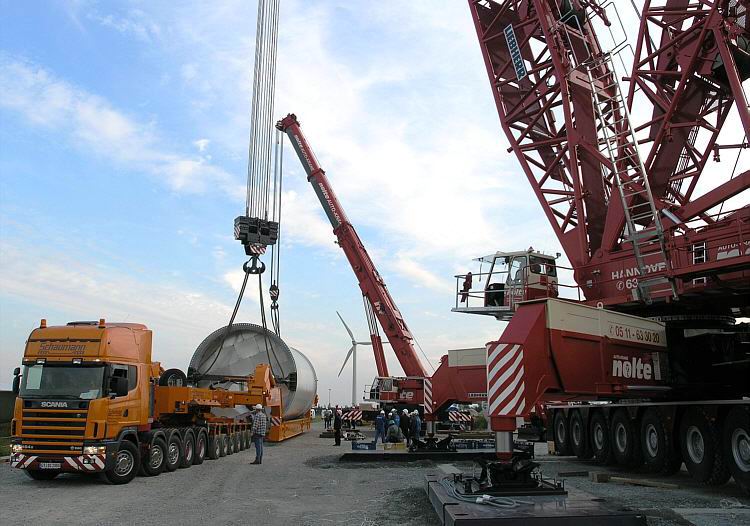

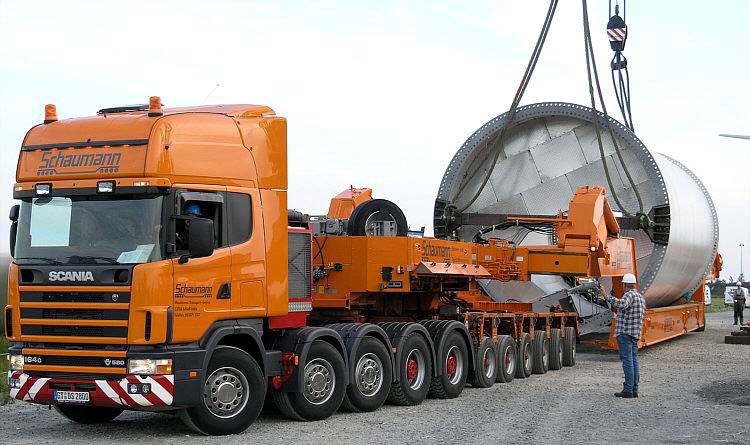

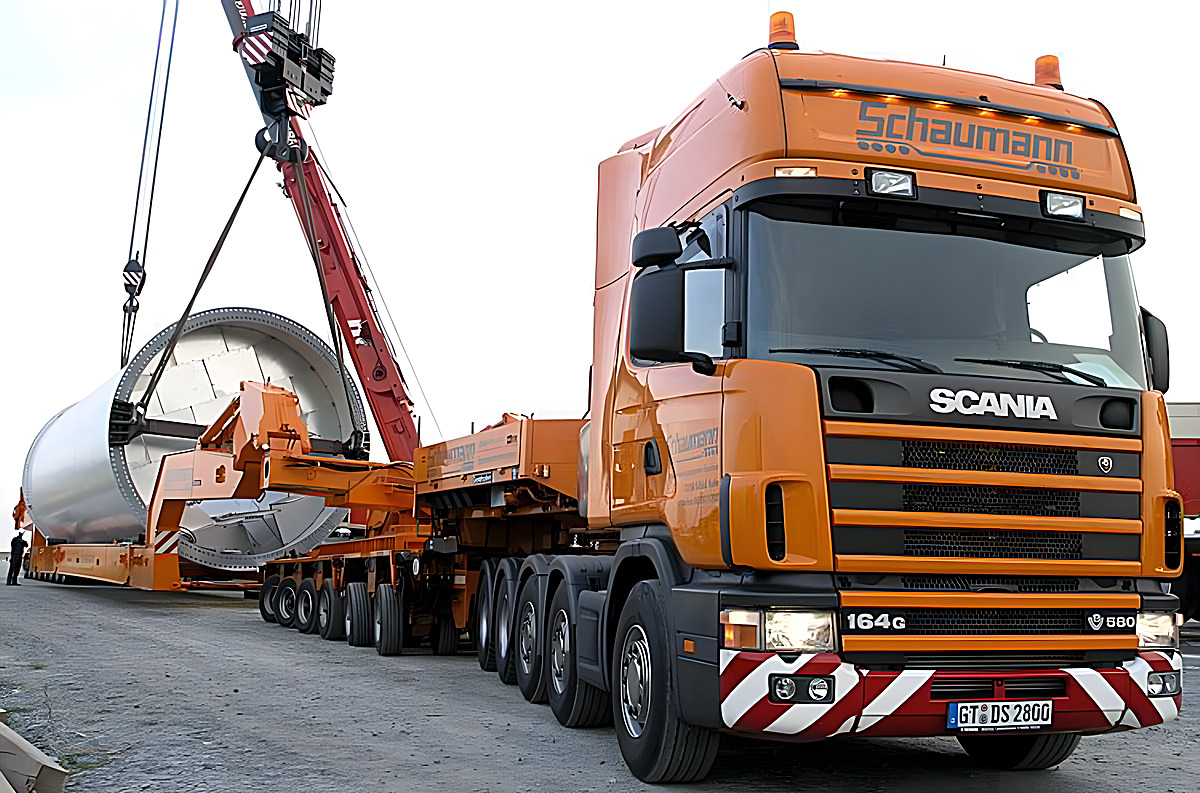

Nachdem die Seile angeschlagen wurden, musste noch etwas rangiert werden,
damit das Turmsegment beim Anheben mittig an den Haken hing.
Natürlich musste hierbei Rücksicht auf die engen Platzverhältnisse genommen werden.

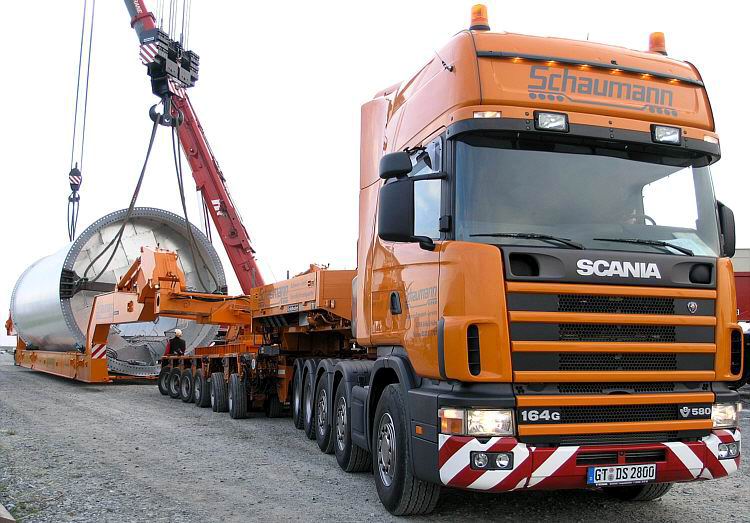

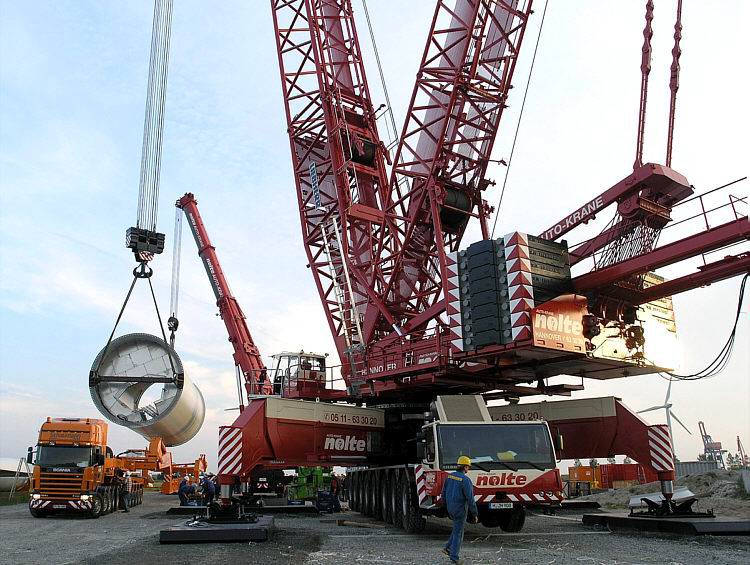

Als die Hubseile vorgespannt waren, konnte der Schwebeballast angebolzt werden.

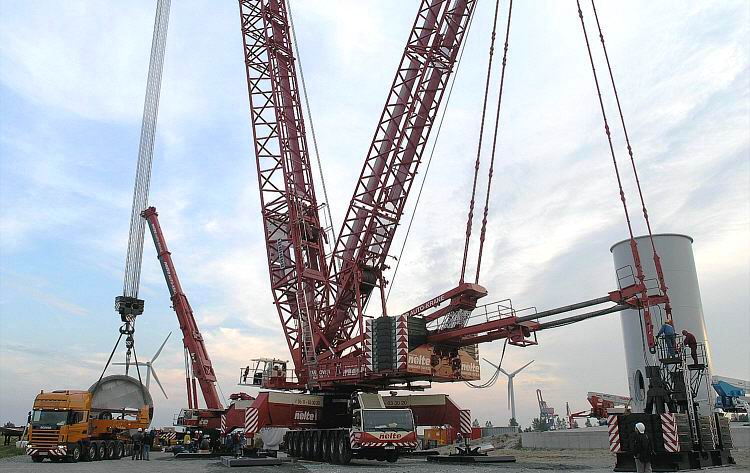

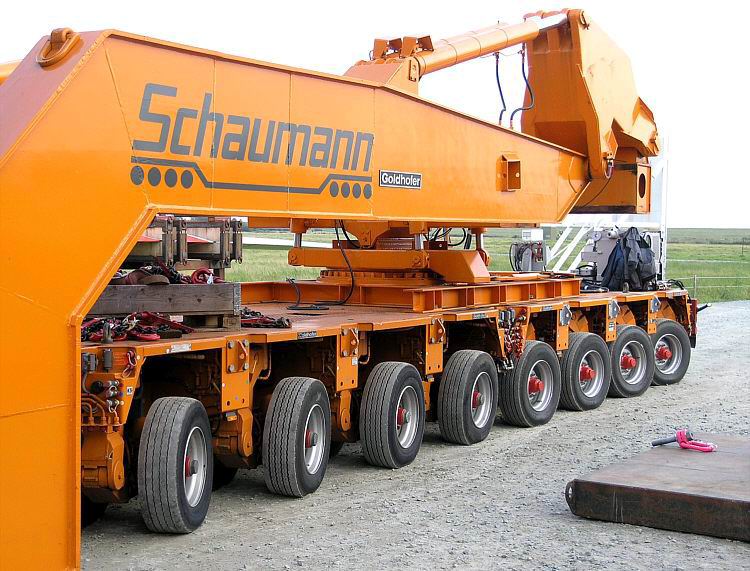

Sofort nach dem Anheben wurde die Entlastung der Kesselbrücke sichtbar.

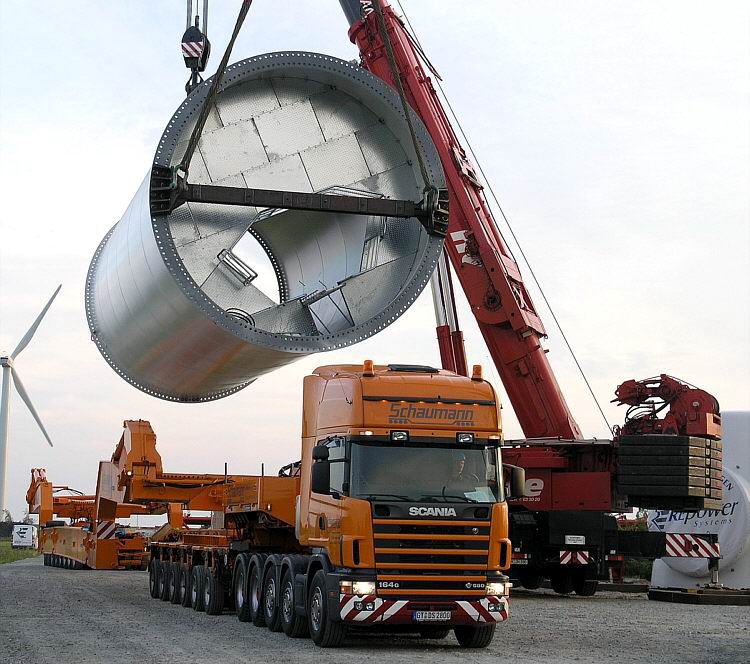

Schnell schwebte das Turmsegment vier Meter über dem Boden.
Nun konnte das Schwerlast-Gespann zurücksetzen.

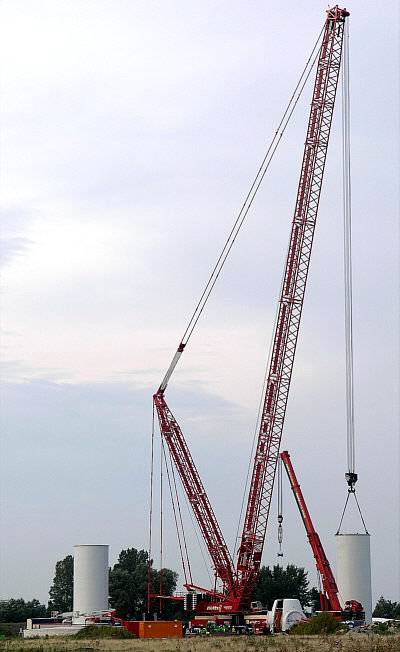

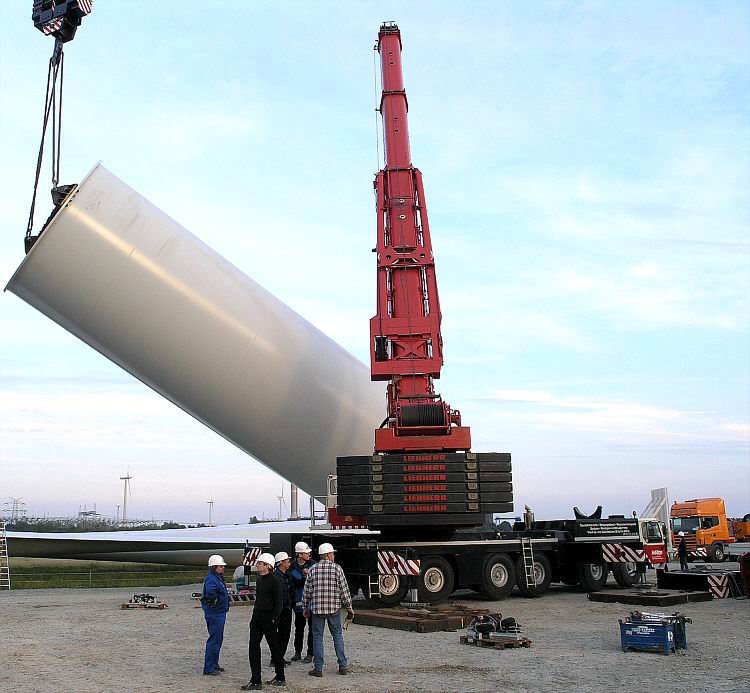

Das Aufrichten des zweiten Segments konnte problemlos erfolgen, nachdem der Scania zurückgesetzt hatte.
Das Turmteil am Haken ist 16,5 Meter hoch und wiegt rund 120 Tonnen.
Das Aufsetzen der weiteren Turmsegmente erfolgte immer, wenn die Windstärken es zuliessen. Insgesamt wurde der Turm aus 5 Teilen zusammengesetzt.
Die Höhen im Detail:
Betonsockel | 3,0 Meter |
Unteres Segment | 13,5 Meter |
2. Segment | 16,5 Meter |
3. Segment | 16,5 Meter |
4. Segment | 27,5 Meter |
Oberes Segment | 40,0 Meter |
Turmhöhe Gesamt | 117,0 Meter |
