Faun ATF 220 G-5
Eine Achse weniger als der Vorgänger
Motorart:
8-Zylinder
Mercedes-Benz OM 502 LA
Leistung:
530 PS / 390 KW
maximales Drehmoment:
2400 Newtonmeter
Getriebe:
ZF-AS-Tronic 16 AS 2602
16 Vorwärtsgänge
2 Rückwärtsgänge
2-stufiges Verteilergetriebe
Höchstgeschwindigkeit:
80 km/h
Bereifung:
16.0 R 25 optional
14.0 R 25 optional
20.5 R 25 (Fahrzeugbreite dann 3200mm!)
Angetriebene Achsen:
Achsformel 10 x 8:
1. Achse: angetrieben, gelenkt
2. Achse: angetrieben, gelenkt
3. Achse: liftbar, nicht angetrieben, nicht gelenkt
4. Achse: angetrieben, gelenkt
5. Achse: angetrieben, gelenkt
Achsformel 10 x 6:
1. Achse: nicht angetrieben, gelenkt
2. Achse: angetrieben, gelenkt
3. Achse: liftbar, nicht angetrieben, nicht gelenkt
4. Achse: angetrieben, gelenkt
5. Achse: angetrieben, gelenkt
Sitzplätze:
2
Tankvolumen:
530 Liter Diesel
maximale Tragkraft:
220 Tonnen
Teleskopausleger:
68 Meter
Gitterspitze:
37 Meter
maximaler Ballast:
71 Tonnen
Oberwagenmotor:
6-Zylinder
Mercedes-Benz OM 906 LA
mit eigenem 250-Liter Kraftstofftank
Oberwagenmotorleistung:
188 PS / 138 KW
maximale Auslage:
ohne Zusatzausrüstung 64 Meter Meter
maximale Hakenhöhe:
108 Meter
Abmessungen:
15105 x 3000 x 3940 mm

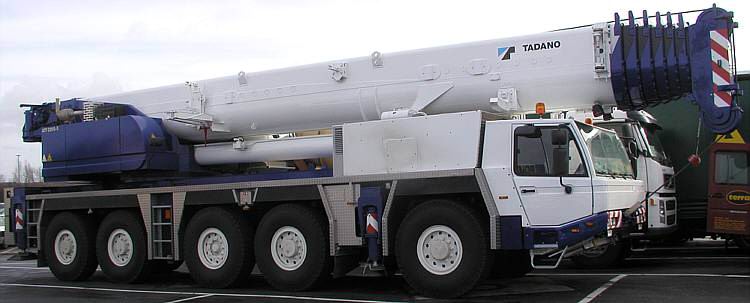

Der Faun ATF 220 G-5 war bis zur Vorstellung des neuen 360-Tonnen-Krans das Flagschiff des Herstellers aus Lauf.

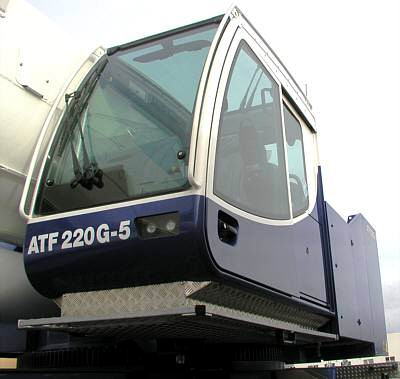

Besonderheit bei Link-Belt und Faun ist, daß nicht die gesamte Krankabine geneigt wird,
sondern nur der Boden samt Einrichtung im Inneren.

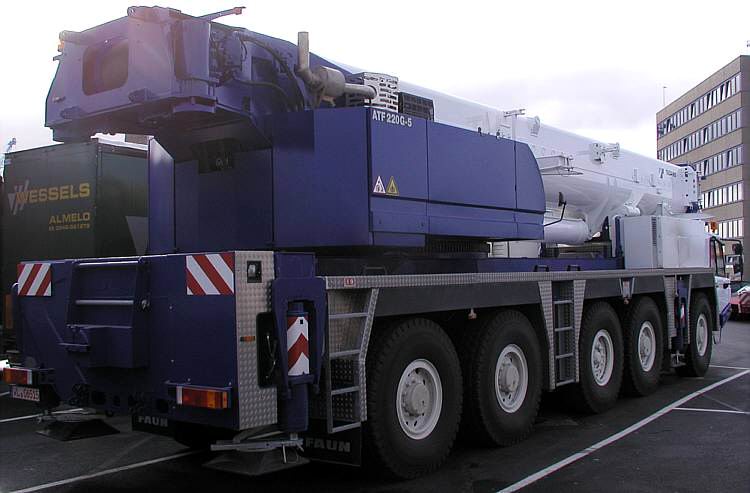

Die Radkästen müssen teilweise weiter ausgestellt werden, um genug Platz für die Gummiwalzen zu schaffen.

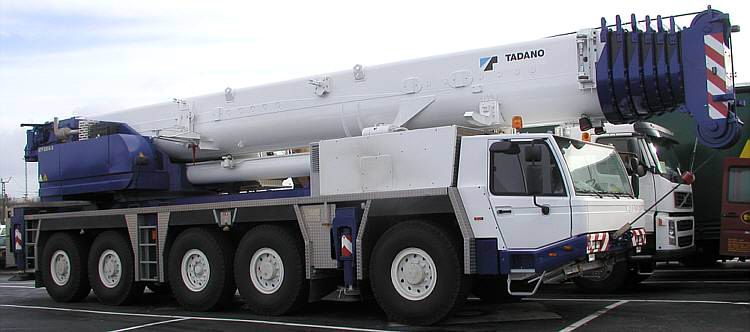

Bei diesem ATF 220 G-5 kam keine zusätzliche Breite hinzu, denn dieser Kran ist mit 16.0R25-Reifen ausgestattet worden. Auch bei den ganz schmalen 14er-Reifen ist der Aufbau identisch mit diesem Modell.
Bei Reifen im Format 20.5R25 wächst der Kran jedoch um insgesamt 20 Zentimeter in der Breite.

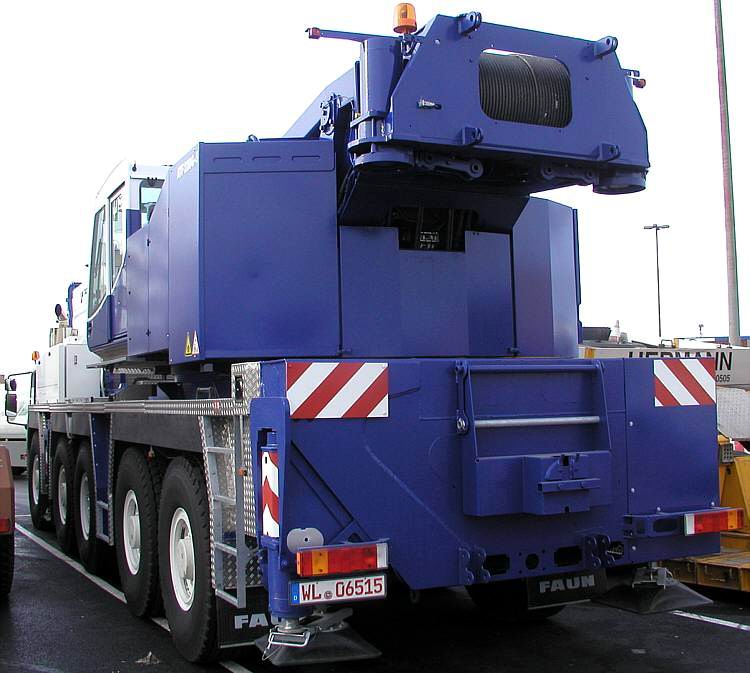

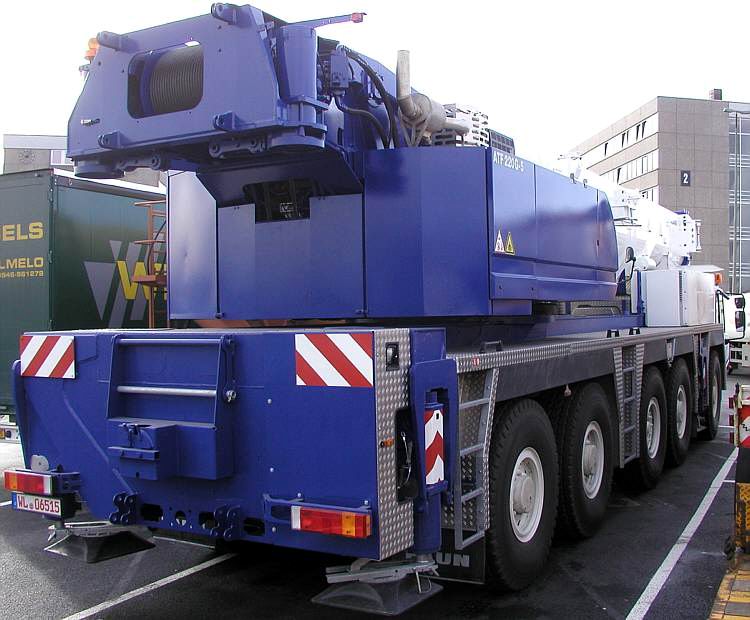

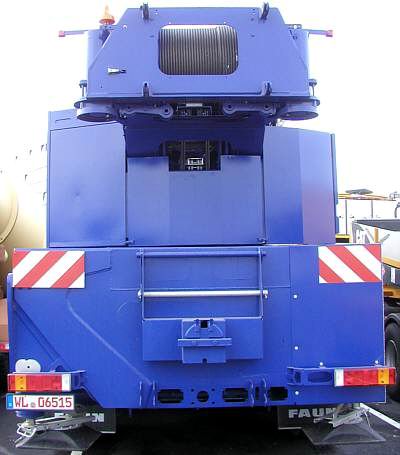

Der Träger am Heck ist für das Reserverad vorgesehen. Dieser kann auch abgenommen werden und Platz für eine Staukiste machen. Einige Unternehmen haben auch ein offenes Staufach für die notwendigen Unterleghölzer angebracht, wie z.B. Enercon bei diesem Demag AC 665 (Fotos in der Mitte der Seite).
Neuer Besitzer dieses Krans ist Abahsain in Dammam (Saudi Arabien).

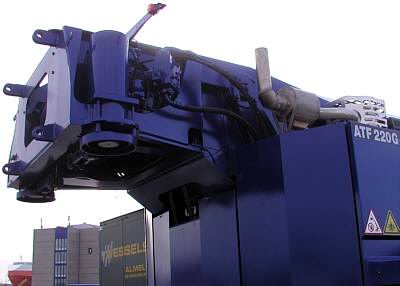

Die zweite Winde muss an die vier Ösen angeschlagen werden, wenn die wippbare Gitterspitze zum Einsatz kommt.
Der Vorgänger verfügte noch über 6 Achsen und hatte nur eine um 10 Tonnen höhere Maximalhublast. Auch daran kann man gut erkennen, daß die Krane innerhalb der Leistungsklassen immer kompakter werden.
